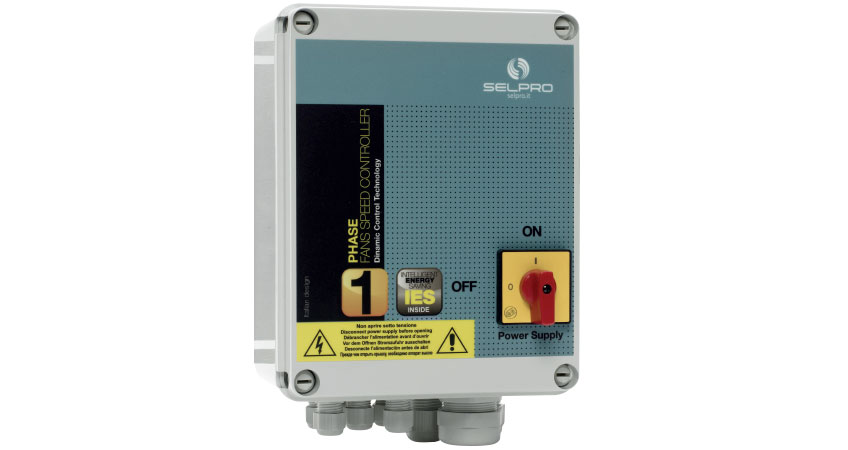

Jest to regulator prędkości napięcia stosowany w asynchronicznych silnikach jednofazowych montowanych na wymiennikach ciepła.
DANE TECHNICZNE
Zasilanie jednofazowe: 1ph + N + PE 230V ± 20% – 50 / 60Hz
Dostępna obciążalność: 8 A.
Temperatura pracy: -10 ° C ÷ 50 ° C
Skrzynka przyłączeniowa z tworzywa odpornego na promieniowanie UV o stopniu szczelności IP55
Sygnał wejściowy:
- 0-20 mA
- 4-20mA
- 0-5 V.
- 0-10 V.
- NTC 10KOhm 25 ° C
- PWM 3-30 V nie spolaryzowane; maksymalna częstotliwość 120 Hz RS485
Komunikacja MODBUS SLAVE na życzenie
Możliwość podłączenia sond temperatury lub ciśnienia skraplania
Dostępne styki pomocnicze:
- S1: tryb bezpośredni (domyślny , styki otwarte) – rewers (styki zamknięte)
- SP: Wybór trybu pracy 1 lub 2 (domyślnie SP1 otwarte, SP2 styki zamknięte)
- S5: ograniczenie prędkości w nocy (domyślnie nieaktywny, styki otwarte/aktywny, styki zamknięte)
- S2: ON – OFF regulator prędkości (domyślnie aktywna, styki otwarte/nieaktywne, styki zamknięte)
- S6: Nastawa maksymalnej prędkości wentylatorów dla załączania zraszaczy
- TK: styki do podłączenia zabezpieczeń termicznych silników (domyślnie wentylatory włączone , styki zamknięte, wentylatory wyłączone, styki otwarte)
3 wejścia logiczne WŁ. / WYŁ
1 wyjście dla przekaźnika
1 programowalne wyjście dla przekaźnika
1 wyjście PWM dla jednostki podrzędnej
1 programowalne wyjście dla sygnału analogowego
domyślna regulacja PID. Regulacja proporcjonalna na życzenie
Programowanie minimalnej i maksymalnej prędkości wentylatora
Wyświetlacz głównych parametrów pracy
Sygnalizacja LED dla nieprawidłowości po stronie zasilania
Sygnalizacja LED dla nieprawidłowości po stronie wentylatorów
Sygnalizacja LED dla nieprawidłowości po stronie regulatora
Wyjścia dla zasilania pomocniczego:
- 5,0 Volt (Vrr) stabilizowane
- 10,0 Volt (Vrr) stabilizowane
- 20–24 Volt ± 10%
