Magazyn – Reggio Emilia

ThermoKey dla innowacyjnego magazynu, działającego w temperaturze -20 °C z nowym R449A

Cel: Schładzanie niskotemperaturowego (-20 °C), kompaktowego magazynu w Reggio Emilia.

Rozwiązanie:
Jedna z pierwszych kiedykolwiek instalacji działających w bezpośrednim rozszerzeniu z nowym czynnikiem chłodniczym o niskim poziomie GWP OPTEON XP40® R449A R449A (zastępując R404A i R507) kontrolowana przez skomputeryzowany system i zarządzane przez czujniki i napędy, mająca na celu całkowite zautomatyzowanie działania.

Instalacja zrealizowana przez Mafferi Refrigerazione składa się z:
centrali chłodniczej z dwiema półhermetycznymi sprężarkami śrubowymi Bitzer 125 Hp każda, obsługiwanymi przez 6 poziomych skraplaczy powietrza ThermoKey, model HK o mocy cieplnej 1860 kW Delta T 10 °C.

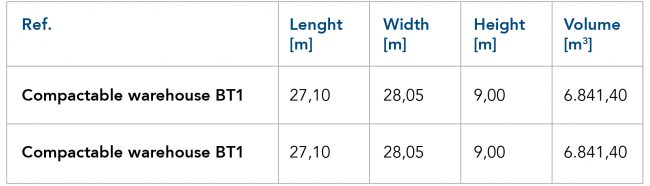

• Dwie wewnętrzne instalacje obsługujące tyle chłodni niskotemperaturowych (kompaktowe magazyny), z których
  każda zawiera nr. 2 sześcienne jednostki chłodnicze ThermoKey do niskich temperatur, <spanstyle=”font-weight: bold;”=””>model IMT463.78D5GS.
• Instalacje do odszraniania gorącym gazem, 4-rurowa scentralizowana technologia, w celu uzyskania optymalnego odszraniania jednostek chłodniczych, z wysoką energooszczędnością i bezpośrednią kontrolą ciśnienia i rzeczywistej temperatury odszraniania.

Na szczególną uwagę zasługuje energooszczędny aspekt tej instalacji, uzyskany dzięki konkretnym wybranym rozwiązaniom technicznym:

• Obsługa wtrysku czynnika chłodniczego w parowniku za pomocą elektrycznych zaworów termostatycznych:
  system ten pozwala na optymalizację przegrzania gazu pochodzącego z jednostek chłodnicyzch, maksymalizując ich parametry termiczne, dzięki zamkniętemu sterowaniu pierścieniem, w oparciu o dane temperatury i ciśnienia wykryte przez czujniki umieszczone na wyjściu wężownic z wymiennikien ciepła.
  Ponadto umożliwia on prawidłowe zasilanie parowników, zarówno z niskimi, jak i wysokimi temperaturami skraplania, zapewniając w ten sposób optymalne zasilanie wężownic z wymiennikiem cieplnym, nawet przy niskich temperaturach skraplania i w konsekwencji niskim dostarczaniu czynnika chłodniczego do wężownicy.
• Całkowita oszczędność energii elektrycznej w przypadku odszraniania wężownic parujących:
  używając gorącego gazu do rozmrażania, uzyskuje się następujące korzyści:
• • • Obciążenie cieplne (a tym samym koszty energii) skraplania jest zmniejszone.
    • Odszranianie uzyskuje się przy zerowym zużyciu energii.
    • Odszranianie następuje szybko i – co najważniejsze – w bardziej kompletny sposób (w porównaniu do rozwiązania elektrycznego).
    • Zmniejsza się czas produkcji pary, a tym samym zmniejsza się ryzyko tworzenia się lodu na ścianach
      i suficie chłodni.

DANE TECHNICZNE ZAKŁADU

• Temperatura parowania: -30 °C
• Temperatura skraplania_ +45 ° C
• Wydajność każdej sprężarki (w trybie letnim -30/+45 °C): 118,100 W
• Moc wyjściowa (w trybie letnim -30/+45 °C): 236,200 W
• Czynnik chłodniczy: Opteon XP40® R449A
• Wentylator: 400/3/50 V/f/Hz
• Temperatura pracy w chłodni: -20 °C
